Description
アプリケーション

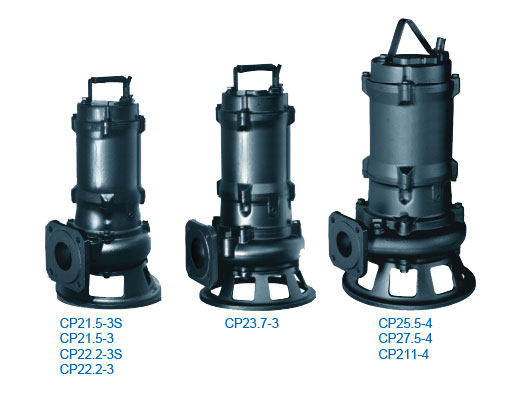

サブマーシブル下水ポンプ CPシリーズ
- 革工場、染色工場、食品加工工場からの繊維添加物を含む廃水の排水。
- 下水管理、蓄積水、浄化槽、養殖場。浄水場の減衰タンク、浄化槽、下水タンクからの廃水の排水。
製品の特徴
エポキシケーブルベース
エポキシ樹脂シールのケーブルベースにより、湿気がコアワイヤを通じてモーターに入るのを防止します。
メカニカルシール
高温や過剰なアンペアドローによるモーターの過熱を防ぐための自動オン/オフモータープロテクターです。
オートカットプロテクター
自動オン/オフのモータープロテクターにより、高温や過剰なアンペア数の消費によるモーターの焼損を防ぎます。
高効率ドライモーター
最高の絶縁性、効率性、耐久性を実現するには、すべてのステーター コイルを絶縁ワニス処理する必要があります。
特徴
- 新しいCPカッターポンプは、タングステンカーバイドエッジの羽根車を備えており、下水処理プラントでの汚水のポンピングや固形物の破砕/切断に最適です。
- 国際基準の設計：エポキシ樹脂封入ケーブル、モータープロテクター、ドライモーター、シリコンカーバイド機械シール、最高品質とパフォーマンスを提供する高級鋳鉄。
- ダブルメカニカルシール：耐摩耗性に優れたシリコンカーバイド製のメカニカルシールで、最適なシール効果を確保します。
- 製品の最高品質を確保するために、KIRA Pumpは専門の組み立てラインを設置し、組み立ておよび最終製品のリリース時に厳格な品質管理策を適用しています。
特徴
セミオープン
インペラの羽根にあるタングステンカーバイドエッジは、内部の刃と摩擦し、破壊可能な固体物を細かい粒子に分解して、ポンプの詰まりを防止します。
耐摩耗性を持つ熱硬化ケーシングカバーは、摩耗に耐えるように設計されています。

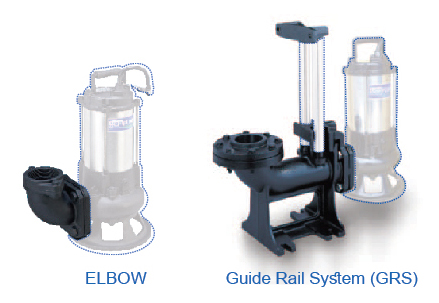

エルボウ/ガイドレールシステム
ポンプは、安全な取り付け、取り外し、交換、およびメンテナンスの目的で、90°エルボウとフランジまたはGRSクイックカップリングシステムと一緒に取り付けることができます。

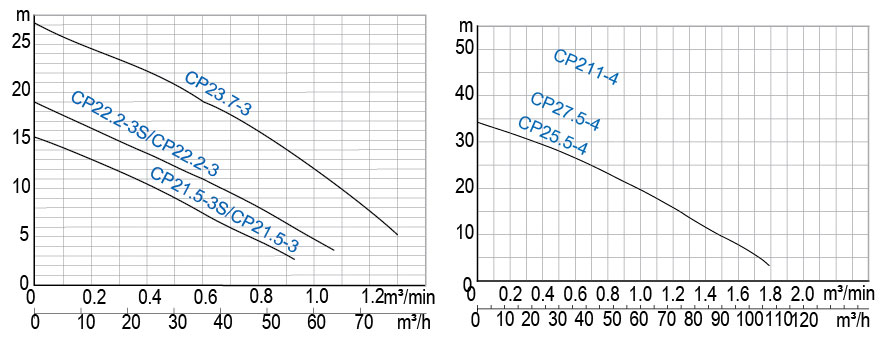

Performance Curves

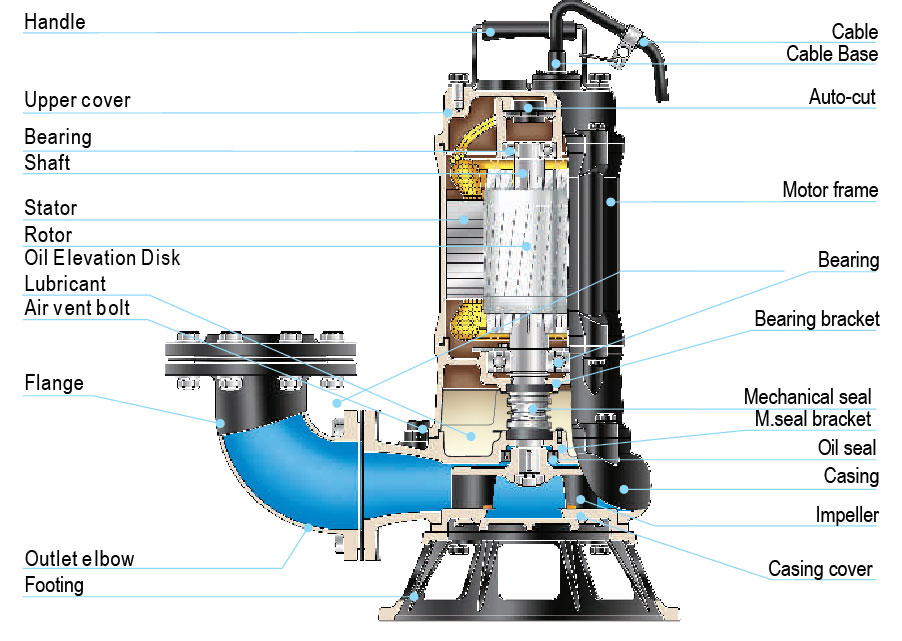

Specifications
| ITEM | DESCRIPTION | |
|---|---|---|
| Limits of Use | Liquid Temp. | 0-40°C (32-104 °F) |
| Applications | Wastewater ㆍSewage | |
| Frequency | 50Hz | |
| Type | Motor | 2P (3000rpm). Dry Motor |
| Insulation | Class F (2~5HP)ㆍClass H (7.5~15HP) | |
| Protection | IP68 | |
| Protector | Auto-cut (2~10HP) ㆍMTS&MS (15HP) | |
| Bearing | Ball type | |
| M.Seal | Double M.Seal | |
| Impeller | Semi-open | |
| Material | Upper Cover | FC-200 |
| Motor Frame | FC-200 | |
| Shaft | SUS403 (2~10HP)ㆍSUS420J2 (15HP) | |
| M.Seal | CA/CE & SiC/SiC | |
| Casing | FC-200 | |
| Impeller | FC200 + Tungsten | |
| Casing Cover | FC200 + Heat | |
| Footing | FCD450 | |
| Cable | VCT/HVCT or HO7RN-F or SJOW/SOW | |
| Optional | Pumps can be customized to fit specifications | |

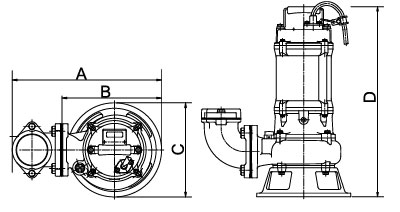

Performance Spec / Dimensions
| MODEL | Output | Discharge | Phase |
Start Method | Head | Standard | Solid Passage | Weight (kg) | Dimensions (mm.) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HP(kW.) | Inch (mm.) | 1 ø | 3 ø | A | B | C | D | ||||||||
| ø | m. | m3/min | m3/h | mm | 1 ø | 3 ø | |||||||||
| CP21.5-3S | 2(1.5) | 3″(80) | 1 | Capacitor | 7.5 | 0.06 | 36 | 62 | 37 | 33 | 417 | 275 | 260 | 576 | 521 |
| CP21.5-3 | 2(1.5) | 3″(80) | 3 | Direct | 7.5 | 0.06 | 36 | 62 | 37 | 33 | 417 | 275 | 260 | 576 | 521 |
| CP22.2-3S | 3(2.2) | 3″(80) | 1 | Capacitor | 11 | 0.06 | 36 | 62 | 40 | 35 | 417 | 275 | 260 | 603 | 521 |
| CP22.2-3 | 3(2.2) | 3″(80) | 3 | Direct | 11 | 0.06 | 36 | 62 | 40 | 35 | 417 | 275 | 260 | 603 | 521 |
| CP23.7-3 | 5(3.7) | 3″(80) | 3 | Direct | 19 | 0.06 | 36 | 62 | - | 48 | 498 | 305 | 290 | - | 578 |
| CP25.5-4 | 7.5(5.5) | 4″(100) | 3 | Direct | 19.5 | 1 | 60 | 67 | - | 75 | 596 | 373 | 345 | - | 689 |
| CP27.5-4 | 10(7.5) | 4″(100) | 3 | Direct | 26 | 1 | 60 | 67 | - | 81 | 596 | 373 | 345 | - | 689 |
| CP211-4 | 15(11) | 4″(100) | 3 | Y-D | 37 | 1 | 60 | 67 | - | 91 | 596 | 373 | 345 | - | 729 |
