Description
全般的
- サブマージブルエアレーターSPシリーズは、急速な産業の発展により大量の廃水が生成される一方で、私たちの日常生活からも大量の家庭用廃水が発生しています。この問題に対応するために、サブマージブルエアレーターSPシリーズが開発されました。
- これらのすべてが生活の質に影響を与え、環境生態系に損害を与えています。この目的のために、KIRAは長年にわたり廃水処理設備の研究と開発に取り組んできました。現在、KIRAは一連の産業用サブマージブルエアレーターと表面エアレーターを製造しており、これらは廃水を効果的に処理し、廃水中のBODおよびCODの値を基準に達成することができます。
- これらのエアレーターは、国内外の産業用廃水処理プラントや小規模な市街地の下水処理プラントで広く使用されています。

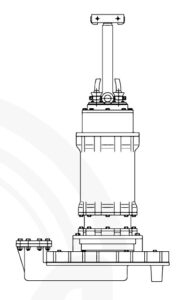

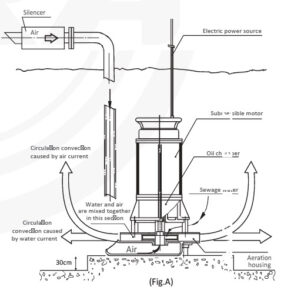

特徴（図Aを参照）
- 特徴（図Aを参照）
SPシリーズのサブマージブルエアレーターは、モーターに直接連結されたインペラの回転を利用して、遠心力を生み出し、局所的な低圧を発生させます。同時に、インペラの入口により真空が生じ、大気から空気を吸い込みます。水と空気はエアレーションハウジングのチャンネルで混合されます。水と空気の混合流は遠心力によって迅速に排出されます。 - 非常に強い水の噴射により、流体は効果的に対流と循環を生み出します。さらに、空気は微小な気泡となります。
- 一方で、気泡はゆっくりと上昇し、もう一方で大気中の酸素が水に溶解します。
- 気泡が微細で数多く存在するため、その表面積が大きくなり、単位BHPあたりの酸素伝達率が他のタイプのエアレーターよりも高くなります。
特徴
直接駆動の水中モーターで、低騒音かつ高効率です。
空気吸入量が大きい独自のガス混合チャンバーの設計があります。空気は水とよく混ざります。また、エアレーションと同時に混合機能もあります。
ダブルメカニカルシールを採用し、モーターの寿命を延ばすことができます。
二重の保護機能：
1. フィルターメッシュの高いろ過率を使用して、微粒子がエアレーター本体に侵入するのを防ぎながら、空気の供給容量を維持します。
2. インペラと混合チャンバーの間のスペースを広げ、異物によるインペラの詰まりを回避します。
最大のエアレーター性能を引き出すため、50Hzの4極モーターを使用しています。

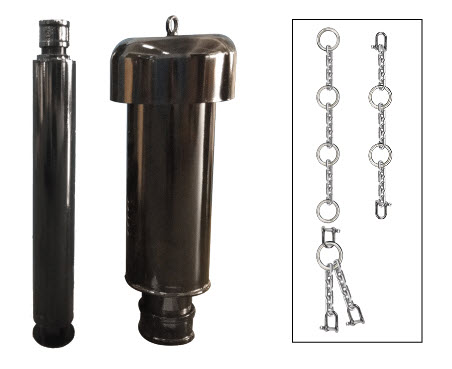

エアレーターユニットと一緒にステンレスチェーンが提供され、取り付けが容易です。
運転騒音を低減するための適格なサイレンサーがエアレーターユニットと一緒に提供されています。

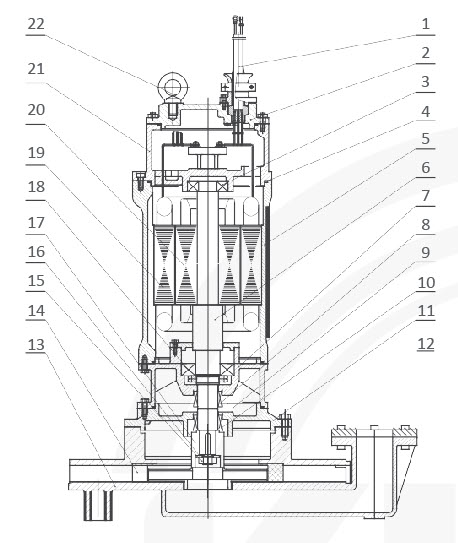

工事
| NO. | Name | Material | |
|---|---|---|---|
| GB | JIS | ||
| 1 | Cable | 2RNCT | 2RNCT |
| 2 | The motor cover | HT200 | FC200 |
| 3 | Ballbearing | - | - |
| 4 | O-ring | NBR | NBR |
| 5 | Motor casing | HT200 | FC200 |
| 6 | Mainshaft | 2Cr13 | SUS420J1 |
| 7 | Bracket | HT200 | FC200 |
| 8 | Mechanical seal | C-Al203 | C-Al203 |
| 9 | Lubricant | ISOVG32 | ISOVG32 |
| 10 | Mechanical seal | SIC-SiC | SIC-SIC |
| 11 | Oil cover | HT200 | FC200 |
| 12 | Aeration housing | HT200 | FC200 |
| 13 | Bottom cover of aeration housing | HT200 | FC200 |
| 14 | Entrance panel board | ZGOCr18Ni9 | SUS304 |
| 15 | Screw | A2-70 | A2-70 |
| 16 | Gasket | 3Cr13 | SUS420J2 |
| 17 | Impeller | ZGOCr18Ni9 | SUS304 |
| 18 | Ballbearing | - | - |
| 19 | Stator | - | - |
| 20 | Rotor | - | - |
| 21 | Motor cover | HT200 | FC200 |
| 22 | Lifting rings | 0Cr18Ni9 | SUS304 |

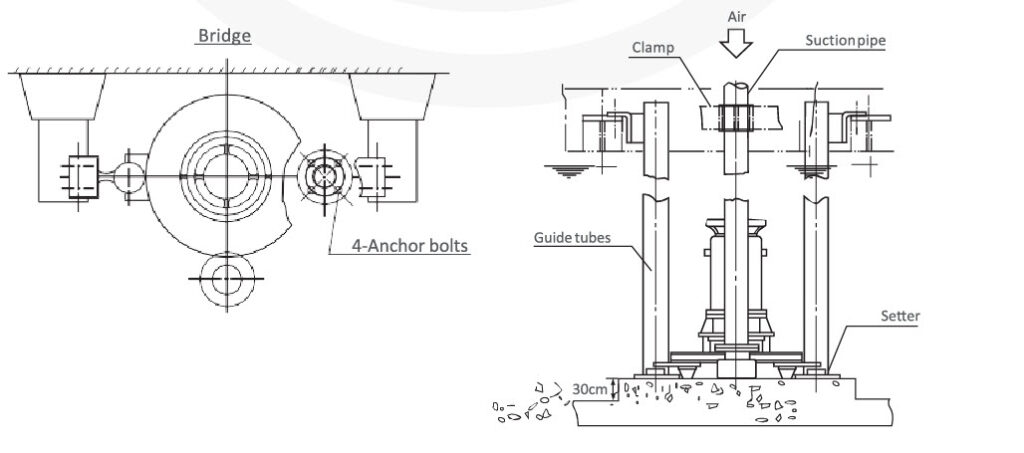

インストール
エアレーターのメンテナンスをより良く、より簡単に行うために、以下の指示に注意してください：
- セッターはエアレーションバシンのコンクリートベースに固定する必要があります（エアレーションバシンが廃水で満たされる前に）。
- 橋の強度（下図参照）の設計時に、ねじれや持ち上げ装置を考慮する必要があります。
- 事前にガイドチューブを準備し、ステンレス製のチューブを使用することが望ましいです。
- 実際の状況に応じて、必要に応じてエアパイプを固定する必要があります。

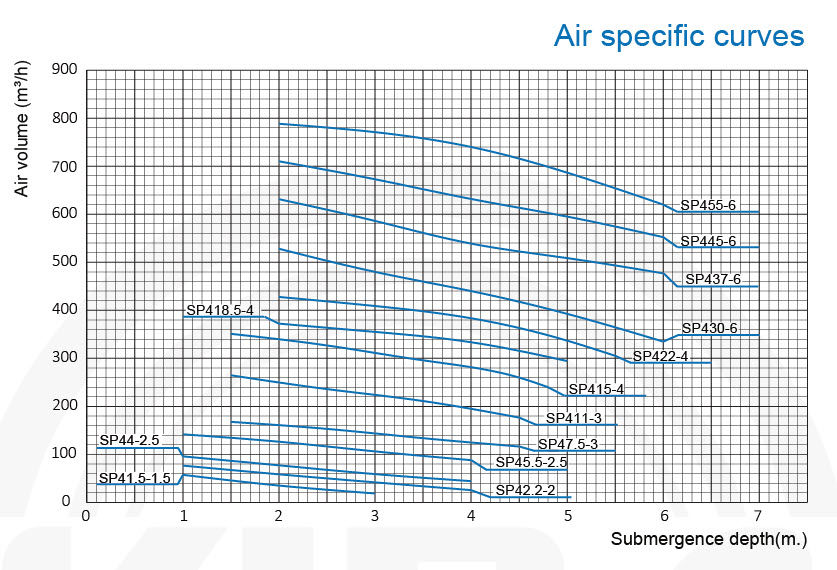

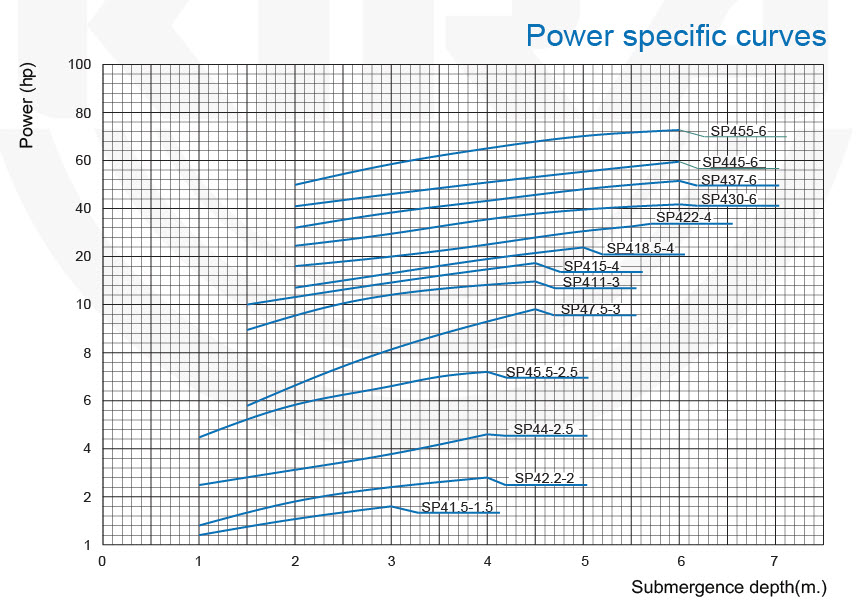

Performance Curves

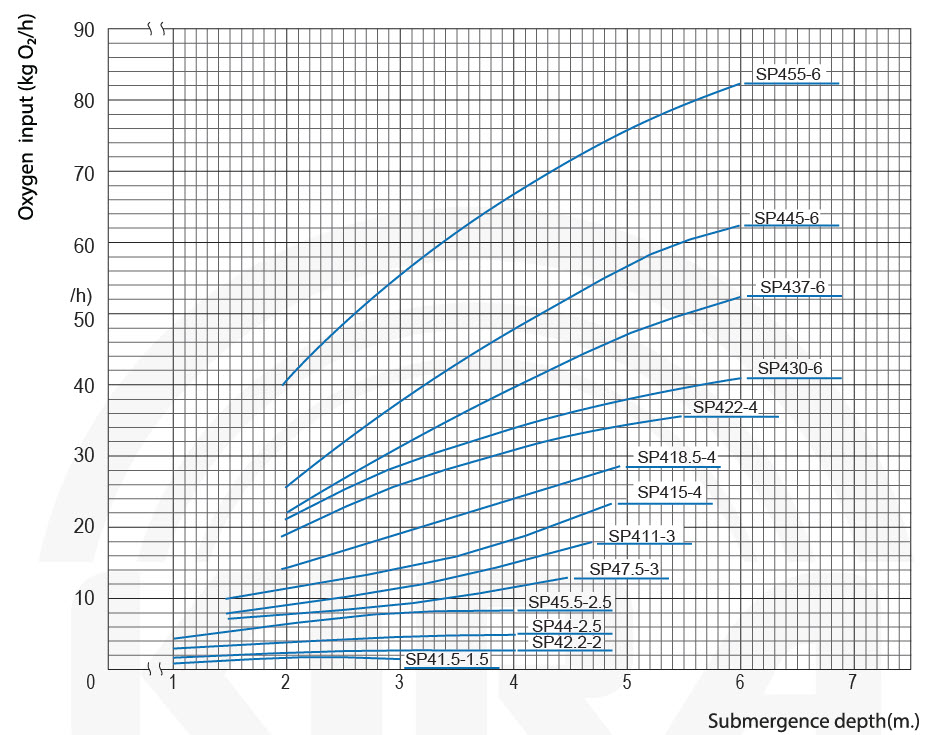

Oxygen transfer specific curves
Performance Spec
| Type | Power | Operation range (m.) |
Min-max water depth (m.) |
Air inlet pipe diameter (mm.) |
The maxium intake of air (m3/h) |
Oxygentransfer capacity (kgO2/h) |
Weight (kg) |
|
|---|---|---|---|---|---|---|---|---|
| hp | kW | |||||||
| SP41.5-1.5 | 2 | 1.5 | 1.0-2.0 | 1.0-3.0 | 40 | 40 | 2-1 | 135 |
| SP42.2-2 | 3 | 2.2 | 2.5-5.0 | 1.0-4.0 | 50 | 60 | 3-2 | 147 |
| SP44-2.5 | 5.5 | 4 | 3.0-6.0 | 1.0-4.0 | 65 | 90 | 5-3 | 160 |
| SP45.5-2.5 | 7.5 | 5.5 | 3.5-7.0 | 1.0-4.0 | 65 | 150 | 9-5 | 315 |
| SP47.5-3 | 10 | 7.5 | 4.5-9.0 | 1.5-4.5 | 80 | 170 | 13-7 | 320 |
| SP411-3 | 15 | 11 | 5.0-10.0 | 1.5-4.5 | 80 | 260 | 18-8 | 368 |
| SP415-4 | 20 | 15 | 5.8-11.5 | 1.5-4.5 | 100 | 340 | 23-10 | 385 |
| SP418.5-4 | 25 | 18.5 | 5.9-11.8 | 2.0-5.0 | 100 | 360 | 29-14 | 432 |
| SP422-4 | 30 | 22 | 6.0-12.0 | 2.0-5.5 | 100 | 440 | 36-19 | 456 |
| SP430-6 | 40 | 30 | 7.3-14.5 | 2.0-6.0 | 150 | 510 | 41-21 | 998 |
| SP437-6 | 50 | 37 | 7.5-15.0 | 2.0-6.0 | 150 | 600 | 52-22 | 1080 |
| SP445-6 | 60 | 45 | 7.8-15.5 | 2.0-6.0 | 150 | 700 | 62-25 | 1155 |
| SP455-6 | 75 | 55 | 8.0-16.0 | 2.0-6.0 | 150 | 780 | 82-40 | 1200 |

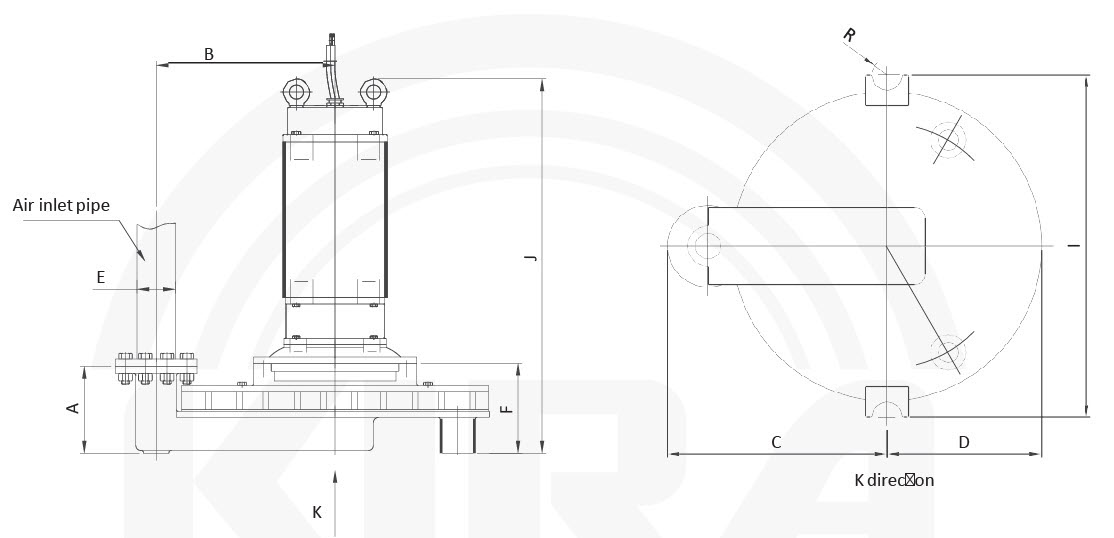

Installation DImensions
| Type | Dimensions (mm) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | I | J | R | |
| SP41.5-1.5 | 165 | 300 | 365 | 252.5 | 40 | 173 | 576 | 617 | 30 |
| SP42.2-2 | 170 | 350 | 430 | 302.5 | 50 | 176 | 670 | 698 | 30 |
| SP44-2.5 | 170 | 350 | 430 | 302.5 | 65 | 176 | 670 | 732 | 30 |
| SP45.5-2.5 | 223 | 435 | 540 | 362.5 | 65 | 242 | 800 | 855 | 32.5 |
| SP47.5-3 | 223 | 435 | 540 | 362.5 | 80 | 243 | 800 | 855 | 32.5 |
| SP411-3 | 223 | 435 | 540 | 362.5 | 80 | 248 | 800 | 950 | 32.5 |
| SP415-4 | 223 | 435 | 540 | 362.5 | 100 | 252 | 800 | 955 | 32.5 |
| SP418.5-4 | 223 | 435 | 540 | 362.5 | 100 | 252 | 800 | 1120 | 32.5 |
| SP422-4 | 223 | 435 | 540 | 362.5 | 100 | 252 | 800 | 1120 | 32.5 |
| SP430-6 | 338 | 600 | 740 | 475 | 150 | 346 | 1108 | 1448 | 39 |
| SP437-6 | 338 | 600 | 740 | 475 | 150 | 367.5 | 1108 | 1467.5 | 39 |
| SP445-6 | 338 | 600 | 740 | 475 | 150 | 367.5 | 1108 | 1467.5 | 39 |
| SP455-6 | 338 | 600 | 740 | 475 | 150 | 367.5 | 1108 | 1702.5 | 39 |
Basic Dimensions
| Type | Max water depth (m.) |
Shape and dimensions (m.) | ||
|---|---|---|---|---|
| Round (Diameter) | Square | Rectangular | ||
| SP41.5-1.5 | 3 | 3.5 | 3.1 x 3.1 | 2.5 x 3.8 |
| SP42.2-2 | 4 | 4.8 | 4.2 x 4.2 | 3.4 x 5.2 |
| SP44-2.5 | 4 | 6.6 | 5..8 x 5.8 | 4.8 x 7.1 |
| SP45.5-2.5 | 4 | 8 | 7.1 x 7.1 | 5.8 x 8.7 |
| SP47.5-3 | 4.5 | 9.8 | 8.7 x 8.7 | 7.1 x 10.6 |
| SP411-3 | 4.5 | 12.5 | 11.1 x 11.1 | 9.1 x 13.6 |
| SP415-4 | 4.5 | 12.5 | 11.5 x 11.5 | 9.1 x 13.6 |
| SP418.5-4 | 5 | 12.5 | 11.8 x 11.8 | 9.7 x 14.5 |
| SP422-4 | 5.5 | 12.5 | 12.0 x12.0 | 9.7 x 14.5 |
| SP430-6 | 6 | 16 | 14.5 x 14.5 | 12.5 x 17.0 |
| SP437-6 | 6 | 16 | 15.0x 15.0 | 13.0 x 17.5 |
| SP445-6 | 6 | 16 | 15.5 x 15.5 | 13.0 x 17.5 |
| SP455-6 | 6 | 16 | 16 x 16 | 13.5 x 18.0 |
| Note: To achieve higher efficient operation, oversize particles and long fibers should not in the aeration tank. | ||||
